Stromversorgung

[Basillus]

Hi Eric, interesting… I trust You and will buy a lot. ;0)

Yes, it is a no brainer, because now it just cost 5,27€ and if You buy 3, You get 3€ off. The Anniversary Sale at Aliexpress started today.

Regards Flemming, Denmark.

[Eric]

Hallo Flemming,

ja, bei dem Preis sollte man eigentlich gleich einen ganzen Schwung für alle Netzteile besorgen.
Ich habe bei der letzten Bestellung noch 4 andere DC Filter bestellt um zu vergleichen.
Bei der Stromversorgung von Ethernet Geräten ist das Level der Gleichtaktstörungen das entscheidende bei der Stromversorgung.
Das witzige ist, das dies bei Netzteilen normalerweise nie gemessen wird und sich alle auf Ripple konzentrieren un damit werben – aber niemand gibt Angaben bzgl. der Gleichtaktstörungen.
Ripple ist bei Ethernet m.E. total irrelevant.

Der Ali Filter hat eine sehr starke Gleichtaktdrossel – daher wirkt er so gut.

So sieht er inzwischen aus:

Beste Grüsse,

Eric

[Eric]

Hallo zusammen,

ich bin aktuell dabei eine neue Lösung für die Stromversorgung des WR902AC mit 3.3V zu realisieren. Da ja auch das Ian Canada Board, was aktuell die beste halbfertige Lösung zur isolierten und störungsarmen Versorgung darstellt, ICs für Ladelogistik etc an Board hat, bin ich dabei eine Lösung zu bauen, die diesbezüglich minimiert ist.

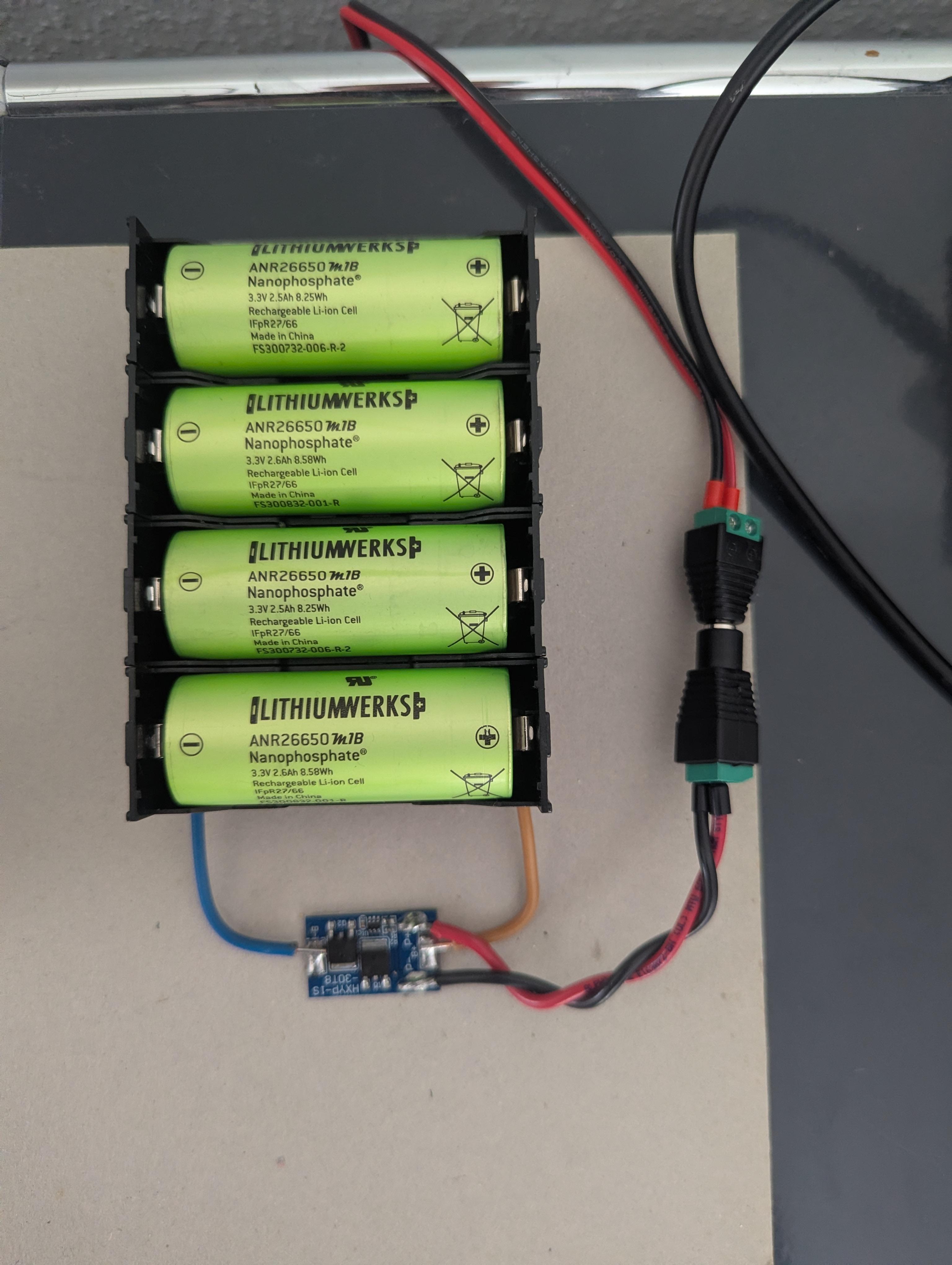

Vier parallele LiFePo4 Zellen, die eine kleines BMS für Überladungs- und Tiefenentladungsschutz haben. Geladen mit einem LiFePo4 Ladenetzteil: https://de.aliexpress.com/item/1005005820188525.html

Über einen Kippschalter soll vom Ladezustand, bei dem dann das externe Ladegerät verbunden ist, zum Betriebsmodus umgeschaltet werden. Dabei wird dann das Ladegerät getrennt und der WR902AC versorgt.

Das Ladegerät wird dann über eine zweipolig Schaltende Zeitschaltuhr nur Nachts aktiviert, sodass dann über Nacht bei Bedarf geladen wird.

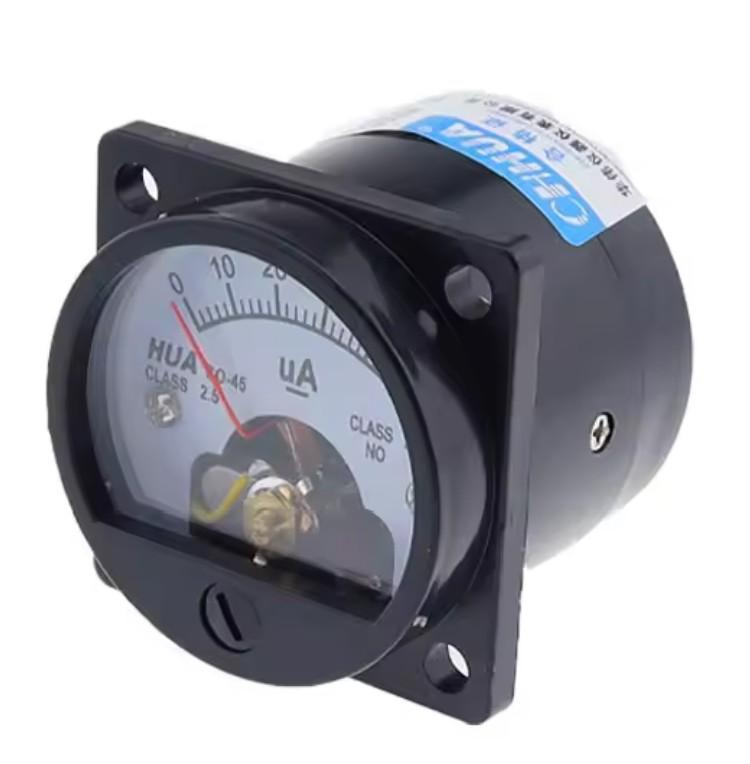

Zur Anzeige des Ladezustands soll über eine analoge Anzeide von einem Drehspul-Instrument erfolgen:

Das alles dann in ein schönes Gehäuse!

Werde Updates hierzu geben.



Beste Grüsse,

Eric

[Camposur]

Without having anything valuable to add to this creative discussions, I cannot stand aside, as I applaud the time and efforts dedicated to these ideas and their crafting.

Chapeau, gentlemen!

[MartinW]

Hallo Eric,

ich habe den Aliexpress DC-Filter bei meinen Ian-Canada LiFePo4 3,3V eingesetzt. Leider habe ich am Ausgang des Filters nur noch zwischen 3,0 und 3,1 Volt und damit funktioniert der WR902 leider nicht mehr. Hast du da eine andere Erfahrung gemacht?

Macht es Sinn diesen Filter zwischen die USB 5V Versorgung und dem Eingang des Ian-Canada LiFePo4 anzuschließen?

Schöne Grüße Martin

[MartinW]

Hallo Eric,

ich weiß nicht warum, aber jetzt funktioniert es. Vielleicht waren die beiden Akkus vom  LiFePo4 nicht ganz voll geladen (obwohl die LED FULL leuchtete). Ich habe jetzt Input (Filter) 3,28V und Output 3,21 V. Der WR902 arbeitet jetzt.

Grüße Martin

[Eric]

Hallo Martin,

schön, dass das jetzt funktioniert.

Ich hatte mit einem.anderen DC Filter ähnliche Probleme.

Macht sich denn der Filter klanglich bemerkbar bei Dir?

Beste Grüsse,

Eric

[MartinW]

Hallo Eric,

meine Frau und ich machten gerade eine Hör-Session mit verschiedenen Songs. Wir beide konnten aber momentan keine klanglichen Veränderungen bemerken. Bei einer gutklingenden Kette wird es aber auch zusehends schwieriger kleine Änderungen wahr zu nehmen. So geht es zumindest mir.

Schöne Grüße

Martin

[Eric]

Hallo zusammen,

die Bauteile für das neue Netzteil sind im Anflug, sodass es hier zeitnah weiter geht.

Während der Wartezeit habe ich mich mal etwas weiter mit den Akku Angeboten beschäftigt. Dabei ist mir folgendes Angebot aufgefallen, was mir zu denken gibt : https://de.aliexpress.com/item/1005010591348419.html

Ein LiFePo4 3,2V Akku mit einer Kapazität von 360Ah für 114€.

Angenommen man lässt den WR902AC täglich 4h laufen, hat man meiner Rechnung nach ca. 240 Tage ausgesorgt. D.H. einmal Laden in Halbjahr würde ausreichen.

Ich komme da wirklich ins Grübeln ob das nicht der geschicktere Weg ist. Alles ohne irgendeine Ladeelektronik und nur zweimal im Jahr abklemmen und laden…..

Muss das wirklich mal sacken lassen.

Eventuell hat ja der ein oder andere eine Meinung dazu.

Beste Grüsse,

Eric

[Horchohr]

Hallo Eric

Einen großen LFP Akku würde ich auch gegenüber dem Ian Canada Akkuboard bevorzugen. Bei meinen Akkuboards nutze ich ausschließlich den Permanentausgang, an dem ich meine Supercaps / WR902AC mit dem beigelegten Stecker zum Betrieb anstecke.
Am USB C Anschluss der Akkuboards angeschlossene 5 V Netzteile wirken sich allesamt klangmindernd aus.

Würde eine Sammelbestellung bei Ali bezüglich Zoll einen Vorteil bieten?

Beste Grüße
Hubert

[Eric]

Hallo Hubert,

ich bin gerade in Abstimmung mit einem Deutschen Shop, der solche Zellen verkauft.

Vielleicht sollte ich mir hier mal hier einen Vertriebs-Kickback sichern;-) Hätte ich mal bei Ian Canada machen sollen, was sich inzwischen mit der globalen Etablierung lohnen würde……

Ganz ohne Bastelei wird es aber auch hier nicht gehen. Man braucht noch ein Überladungs- / Entladungsschutz für die Zelle.

Beste Grüße,

Eric

[Eric]

Hallo Hubert,

ich bin gerade in Abstimmung mit einem Deutschen Shop, der solche Zellen verkauft.

Vielleicht sollte ich mir hier mal einen Vertriebs-Kickback sichern;-) Hätte ich mal bei Ian Canada machen sollen, was sich inzwischen mit der globalen Etablierung lohnen würde……

Ganz ohne Bastelei wird es aber auch hier nicht gehen. Man braucht noch ein Überladungs- / Entladungsschutz für die Zelle.

Beste Grüße,

Eric

[Horchohr]

Hallo Eric

Deine mit uns geteilten Erkenntnisse sind sowieso nicht mit Geld aufzuwiegen.
Eine Lade-/Entladeelektronick sollte kein Problem sein.
David (Lötkolben.at) wird mir da sicher helfen.
Teil uns mit, wo vielleicht jemand behilflich sein könnte.
Beste Grüße
Hubert

[Eric]

Hallo Hubert,

dann mal los – auf die Gefahr hin, das dies in anderen Foren wieder als der neue heiße Scheiß verkauft wird:

Selber muss man keine Schaltungen komplett neu zusammenlöten – das gibt es alles schon fertig. Man muss allerdings alles assemblieren, auch mit Löten.

Also man braucht noch zusätzlich eine Schutzschaltung wie diese hier: https://www.ebay.de/itm/116522678641
Diese muss vor die Zelle. Die 10A Festigkeit ist nur für das Laden relevant, der WR902AC zieht ja nur so 0,3A.
Um die Zelle zu laden bedarf es eines speziellen Ladegeräts, das mittels CC/CV-Verfahren lädt, z.B. dieses: https://de.aliexpress.com/item/1005006988033805.html

Beste Grüsse,

Eric



[clsidx]

Hello Eric

I followed your advice, I ordered some filters (8A)

There is a polarity marking on the terminal block,

But on one of my transformers with a secondary winding, both cables are red; I’m having trouble determining the polarity,

Did you respect this polarity with your transformers?

Regards,
