Achtung: Da ich aktuell wenig Zeit habe den Artikel mit allen Daten und Messungen fertig zu stellen, habe ich mich entschieden, eine Vorabversion zu posten, damit Ihr wenigstens schonmal die Messergebnisse sehen könnt.
Da Ethernet ja meist nicht die letzte digitale Übertragungstrecke zum DAC ist, stellt sich die Frage, wie man denn auf dem letzten „Zentimetern“ die klangbeeinflussenden Gleichtaktstörungen effektiv bekämpfen kann. In dem letzten Beitrag habe ich ja eine Umfrage gestartet, durch die sich bestätigt hat, dass die meisten User vom Streamer zum DAC USB verwenden. Dies ist auch die Übertragung Die ich selbst bei meinem Kopfhörer Setup einsetze, sodass ich mich auf die Suche gemacht habe, wie man hier die Störungen effektiv bekämpft und vom DAC fern hält.
Neben dem Ansatz ein USB Drosselkabel einzusetzen, über das es später mal einen nächsten Bericht geben wird, existiert ja schon länger ein Ansatz mittels USB Isolatoren die Gleichtaktstörungen zu reduzieren.
Funktionsweise von USB Isolatoren
Ein USB-Isolator trennt die elektrische Verbindung zwischen einem USB-Host (z. B. PC) und einem USB-Gerät. Dadurch können Störungen, Masseschleifen und Spannungsschwankungen reduziert werden.
Trennung der USB Datensignale (D+ und D-)
- Die USB-Datenleitungen (D+ und D-) werden über digitale Isolatoren, Optokoppler oder Transformatoren getrennt.
- Moderne Isolatoren nutzen kapazitive oder magnetische Kopplung, um hohe Übertragungsraten (z. B. 12 Mbit/s bei USB 1.1 oder 480 Mbit/s bei USB 2.0) zu ermöglichen.
- Viele Isolatoren unterstützen nur USB 2.0, da die höheren Datenraten von USB 3.0 eine wesentlich komplexere Isolierung erfordern.
- Hinzu kommt, das die meisten günstig angebotenen Isolatoren, die zwar als USB 2.0 angepriesen werden, von den drei möglichen USB 2.0 Modi (Low-Speed. 1,5 Mbit/s. ; Full-Speed. 12 Mbit/s. ; High-Speed. -. 480 Mbit/s) nicht den High-Speed Modus mit 480 Mbit/s unterstützen. Dieser wird jedoch benötigt um USB Audio Class 2 und 24/192 abzuspielen.
Trennung der USB 5V-Versorgungsspannung
- Ein isolierter DC/DC-Wandler erzeugt die 5V auf der Geräteseite, ohne eine direkte Verbindung zur Host-Versorgung.
- Manche Modelle lassen die 5V vom USB-Gerät separat einspeisen, falls der Strombedarf höher ist als der Isolator liefern kann.
- Die galvanische Trennung verhindert, dass Störungen oder Potentialunterschiede zwischen Host und Gerät über die Stromversorgung übertragen werden.
Trennung des Schirms
- Ein weiteres Merkmal aller USB Isolatoren ist, dass sie den Schirm das USB Kabels zwischen primär- und Sekundärseite trennen. Hierdurch können Masseschleifen und Ausgleichsströme verhindert werden. Allerdings kann man dies auch durch Abkleben der USB Stecker mit Tesa-Film erreichen.
Zusammengefasst trennt ein USB-Isolator sowohl die 5V-Stromversorgung als auch die Datensignale galvanisch, um eine möglichst störungsfreie und sichere USB-Verbindung zu gewährleisten. Teilweise kann auf der Sekundärseite externe 5V eingespeist werden. Diese Option ist jedoch weniger für audiophile Anwendungen gedacht, sondern um den Betrieb von leistungshungrigen USB Geräten nach dem Isolator zu gewährleisten.
Mögliche Schwachstellen von USB Isolatoren
Meines Erachtens gibt es zwei „Achillesfersen“ von USB Isolatoren:
- Eigenstörungen: Wieviel Störungen gehen von dem Isolator selbst aus, d.h. wieviel Störungen werden von ihm selbst produziert?
- Kapazitive Kopplung: Wieviel Störungen werden bedingt durch kapazitive Kopplung von dem Isolator durchgereicht?
Wie schon der OLD6000 im Bereich Ethernet gezeigt hat, ist ein entscheidender Faktor, wie der DC/DC Wandler implementiert ist, d.h. wieviel Eigenstörungen er produziert und wie hoch seine kapazitive Kopplung ist.
Einige Isolatoren erlauben eine optionale externe 5V DC Einspeisung auf Sekundär-Seite. In wieweit diese die Probleme der DC/DC Wandler behebt werde wir sehen.
Testfeld
Das Testfeld besteht aus 4 USB Isolatoren, die mir von netten Forenten zur Verfügung gestellt wurden. Hinzu ist noch das Ulefone Power Armor 14 Pro als Vergleich hinzugekommen.
Intona 7055-C
Intona ist ein deutsches Unternehmen und schon lange führend im Bereich der USB Isolatoren. Schon im Jahr 2015 hat man den ersten USB Isolator mit USB 2 Hi-Speed herausgebracht.
Der 7055-C ist ein USB 3.0 Isolator mit einer Isolationsleistung von 1kV für USB 3.0 und 5kV von USB 2.0. Zusätzlich wird er beworben mit einem extrem rauscharmen 5V Spannungsausgang mit lineare Regelung (< 1 µV RMS @ 22 kHz BW). Hierdurch und durch seine Rauscharmut speziell im Audio-Frequenzbereich wird er auch empfohlen für den Einsatz im Bereich von Audio. In wieweit sich dies auch bei den Gleichtaktstörungen zeigt, wird man sehen. Die Rauscharmut der USB 5V Spannung ist m.E. nicht entscheidend, da diese bei unserem Einsatz in der Regel nicht benötigt wird und man durch einfaches Abkleben der 5V + Pins am Kabel dieses Problem beseitigen kann.
Der 7055-C kann mittels eines Micro-USB Eingangs mit externen 5V für die Sekundärseite versorgt werden. Hierbei trennt ein Relais die 5V + vom internen DC/DC Konverter (was man auch hören kann). Allerdings ist dies nur ein einfach Relais, sodass nur „+“ getrennt wird und somit weiter durch die kapazitive Kopplung Störungen von der Primärseite auf die Sekundärseite über Masse wandern können. In wieweit diese Trennung trotzdem hilft, werden wir in den Messungen sehen.
Beim Aufbau des Mess-Setups konnte ich meine Squeezebox Touch, die ich in der Regel für ein störungsreiches Setup mit Schaltnetzteil verwende, nicht über den Intona 7055-C mit dem RME ADI 2 DAC koppeln. Da die Squeezebox Touch ja nur über die nicht offizielle Enhanced Digital Output (EDO)-App von Triode als USB Quelle dient, vermute ich mal, das der Fehler eher bei der Squeezebox liegt, als bei Intona. Interessant ist jedoch, das ich selbst mal den Intona 7054 USB 2.0 Isolator besessen habe und mit der Squeezebox Touch vor dem RME ADI 2 DAC betrieben habe.
Letztendlich musste ich das Messetup umstellen und meinen Stack Audio Link II einsetzen, mit dem eine Kopplung problemlos realisiert werden konnte.
Preis: ca. 400€
Intona 7055-D
Der 7055-D ist ebenfalls ein USB 3.0 Isolator, der jedoch auch für USB3.0 die Isolationsleistung von 5kV realisiert. Ansonsten gleicht der 7055-D rein äußerlich dem 7055-C fast zu 100%. Eich die Einspeisung einer externen 5V ist auch über den Micro-USB Eingang möglich. Allerdings wird hier kein Relais zur internen Trennung eingesetzt. Auch wird mit einer extrem rauscharmen 5V mit lineare Regelung (LT3045) geworben, jedoch ohne weitere Angaben bzgl. des Verhaltens im Audio-Frequenzbereich.
Preis: ca. 550€
Swirfe ADUM4166 Isolator
Der Isolator ist auf Aliexpress auch unter dem Namen DykbRadio zu finden. Er setzt den ADUM4166 Isolatorbaustein von Analog Devices ein, der USB 2.0 Hi-Speed unterstützt und Sekundärseitig einen eigene Clock benötigt zur Neugenerierung des USB Signals.
https://de.aliexpress.com/item/1005007969756835.html
Auf der Sekundärseite besitzt der Isolator 1 x USB A Ausgang und zwei USB-C Buchsen. Eine der USC-C kann für die Einspeisung von externen 5V verwendet werden.
Preis: ca. 40€
Topping HS02
Der Topping HS02 kann bezüglich Ein- und Ausgang von klassischen USB-A bzw USB-B auf USB-C umgeschaltet werden. Zusätzlich besteht die Möglichkeit den USB-C Eingang mit externen 5V zu versorgen, falls der Host keine oder nicht genügend Strom liefert. Dies wurde bei den Messungen nicht weiter untersucht, da sich dieser Eingang auf der Primärseite befindet, wodurch sich bzgl. der DC/DC Konverter Problematic sich nichts ändert.
Preis: ca. 120€
Ulefone Power Armor 14 Pro
Wie schon weiter oben geschrieben, werde ich zum Vergleich das Ulefone messen, um zu überprüfen, ob man eventuell bei einem komplett isopiertes Setup auf einen Isolator komplett verzichten kann.
Preis: ca. 250€
Messmethode
Wie schon beim Intona 7055-C geschrieben, musste ich das Messsetup etwas umgestalten, da ich die Squeezebox Touch nicht einsetzen konnte. Stattdessen kommt nun der Stack Audio Link II zum Einsatz.
Um zu überprüfen, wie die Isolatoren Störungen in einem störungsreichen Umfeld reduzieren und ob sie in einem schon optimierten, störungsreduzierten Setup etwas hinzufügen, wurden zwei Setups realisiert.
Wie immer sind die Messergebnisse nur relativ zueinander zu betrachten.
Messaufbau „Max Noise“
Das Setup „Max Noise“ besteht aus dem Stack Audio Link II mit einem 12V Schaltnetzteil und einer Ethernet Anbindung an mein Hausnetzwerk. Als USB Device kommt der RME ADI 2 DAC zum Einsatz, der mit einem Linearnetzteil und Mr. Nixie DC Filter gespeist wird. Vor dem RME ADI 2 DAC sitzt das Mess-Fixture mit der DIY HF Stromsonde. Hier wird zum einen der Oszi mittels Differentialsonde angeschlossen und alternativ der Spectrum Analyzer.
Messaufbau „Min Noise“
Für das Setup „Min Noise“ wird der Stack Audio mit einem LiFePo4 Netzteil versorgt. Zusätzlich wurde die Ethernet Strecke durch den modifizierten TP Link WR902AC mit 3.3V LiFePo4 Netzteil ersetzt. Vom TP Link zum Stack Audio kommt ein Ethernet Drosselkabel V3 zum Einsatz. Als USB Kabel wurde ein USb Drosselkabel eingesetzt
Messung der 50Hz Leckströme
Um die 50Hz Leckströme zu messen wird die DC Masse des RME ADI 2 DAC über einen 1k Ohm Widerstand mit PE verbunden. Der Stromfluss wird mit der Differentialsonde vor und hinter dem Widerstand gemessen und als V im Oszi angegeben.
Messergebnisse
Die Messergebnisse sind tabellarische zusammengestellt und werden in einem zweiten Schritt von mir kommentiert.
(Zwischen-)Fazit
Da ich aktuell zeitlich sehr eingespannt bin, habe ich mich entschieden die Messungen schonmal mit den ersten Abschnitten des Artikels zu veröffentlichen. Die einzelnen Messungen werden folgen und auch eine Kommentar dazu.
Hier aber schonmal ein erstes Fazit:
- Hat man schon ein optimiertes Setup wie das Setup „Min Noise“ mit batteriebetriebenen Streamer, WLAN Trennung und Ethernet + USB Drosselkabel, dann wirken die USB Isolatoren in diesem Test alle negativ und man sich diese m.E. sparen (analog zu Ethernet).
- Eine externe 5V Versorgung der Isolatoren kann man sich sparen, da hierdurch die Gleichtaktstörungen nicht reduziert werde (teilweise steigen diese sogar leicht an)
- Der 7055D schneidet bei der Reduzierung der 50Hz Leckströme am besten ab – geschuldet seiner hohen Isolatotionsleistung.
- Als fertige Lösung ist m.E. der Topping HS02 der Test-Sieger, wenn man die 50Hz Störungen durch den Einsatz von Linearnetzteilen in seiner Kette im Griff hat.
- Hat man keine grosse Möglichkeit seine Kette vor der USB Strecke zu optimieren, dann ist die beste Möglichkeit einen Isolator wie den Swirf ADUM4166 zu modifizieren und den DC/DC Wandler auszubauen. mit einer externen Stromversorgung hat man dann auch die 50Hz Leckströme weitestgehend eliminiert.
- Am besten schneidet bei allen Messungen das Ulefone ab.
Einzelmessungen
Hier schon mal vorab die Messungen der Referenzaufbauten.
Referenz „Max Noise“
– Störungslevel
- Pk-Pk: 1860mV
- RME: 50mV
Der Messaufbau macht seinem Namen „Max Noise“ alle Ehre und stellt einen gute Basis dar, das die Isolatoren ihre Wirksamkeit beweisen können.
– Frequenzspektrum (0-500MHz, 0-58MHz, 0-5MHz)
Typisches Frequenzspektrum von USB. Das Spektrum, sowie auch der Störungslevel wurden beim Streamen ermittelt.
Die Bandbreite der Messung von Links nach recht: 0-500MHz, 0-58MHz, 0-5MHz
Schön zu sehen, das die meisten Störungen im unteren Frequenzbereich bis ca. 25MHz liegen.
– 50Hz Leckströme
- Pk-Pk: 171 µA
Gemessen wird hier der Pk.Pk Wert als mV über den 1k Ohm Widerstand hinweg. Immerhin immer noch 171mV was dann einen Stromfluss von 171 µA ergibt.
Referenz „Min Noise“

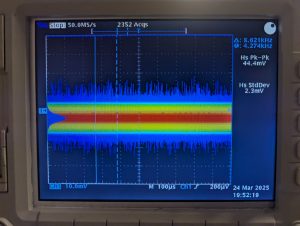

– Störungslevel
- Pk-Pk: 44,4mV
- RME: 2,3mV
Das ist mal eine Ansage an die Isolatoren. Eine Reduktion der Störungen auf unter 5%. Hier sieht man, was man mit gescheiten Netzteilen und Drosselkabeln erreichen kann. Es wird spannend, ob die Isolatoren hier rankommen.
– Frequenzspektrum (0-500MHz, 0-58MHz, 0-5MHz)
Als Referenz ist gelb das Setup „Max Noise“ zusehen.
Pink ist die Messung des Setups „Min Noise“.
Schön zu sehen die starke Reduktion der Störungen im Bereich bis ca. 25 MHz.
– 50Hz Leckströme
In diesem Setup wurden keine 50Hz Leckströme gemessen. Bedingt durch den kompletten Betrieb mit Akkus, kann man sich dies sparen, da keine 50Hz Leckströme existieren können.
Intona 7055-C ohne externe 5V
– Störungslevel bei „Max Noise“ Setup
- Pk-Pk: 2180mV (Referenz: 1860mV)
- RME: 100mV (Referenz 50mV)
Das Ergebnis ist doch recht überraschend. Der Intona 7055-C verstärkt sogar die Gleichtaktstörungen in diesem Setup.
– Frequenzspektrum bei „Max Noise“ Setup
Als Referenz ist gelb das Setup „Max Noise“ zusehen.
Grün, bzw. Pink ist die Messung des Intona 7055-C. Erhöhung der Störungen primär im unteren Frequenzbereich.
– 50Hz Leckströme bei „Max Noise“ Setup
- Pk-Pk: 166 µA (Referenz: 171 µA)
Leider nur eine leichte Reduktion auf 166mV was einen Stromfluss von 166 µA ergibt.
– Störungslevel bei „Min Noise“ Setup
- Pk-Pk: 110mV (Referenz: 44,4mV)
- RME: 11mV (Referenz: 2,3mV)
Auch hier eine Erhöhung der Störungen.
Intona 7055-C mit externen 5V (Batterie)
Nun wurde der Intona 7055-C mit externen 5V eines Batteriepacks gespeist.
– Störungslevel bei „Max Noise“ Setup
- Pk-Pk: 2160mV (Referenz: 1860mV)
- RME: 110mV (Referenz 50mV)
Keinerlei gravierende Änderungen durch die Externe Spannungsquelle. Wie schon weiter oben habe ich dies vermutet, da das Relais, das bei externer Spannungsversorgung der Sekundärseite schaltet, nicht den Masse-Pfad trennt.
– Frequenzspektrum bei „Max Noise“ Setup
Auch in dem Frequenzspektrum keine gravierenden Unterschiede.
– 50Hz Leckströme bei „Max Noise“ Setup
- Pk-Pk: 166 µA (Referenz: 171 µA)
– Störungslevel bei „Min Noise“ Setup
- Pk-Pk: 130mV (Referenz: 44,4mV)
- RME: 15mV (Referenz: 2,3mV)
Interessant ist hierbei zu sehen, das der Störungslevel mit externer 5V Batterie Versorgung sogar noch leicht ansteigt gegenüber der Messung ohne externe 5V.
Intona 7055-D ohne externe 5V

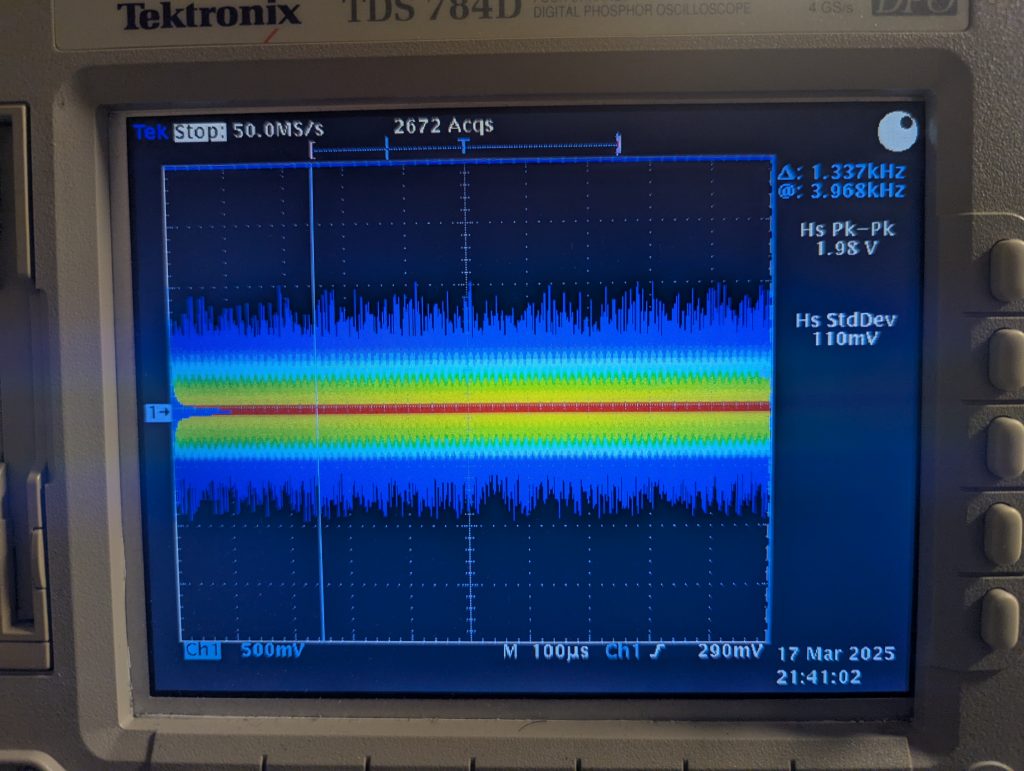

– Störungslevel bei „Max Noise“ Setup
- Pk-Pk: 1980mV (Referenz: 1860mV)
- RME: 110mV (Referenz 50mV)
Auch der Intona 7055-D verstärkt die Gleichtaktstörungen in diesem Setup ähnlich wie der 7055-C
– Frequenzspektrum bei „Max Noise“ Setup
Als Referenz ist gelb das Setup „Max Noise“ zusehen.
Grün, bzw. Pink ist die Messung des Intona 7055-D. Obwohl der Gesamt-Störungslevel sich nicht gross gegenüber dem 7055-C unterscheidet, ist zum einen eine deutliche Reduktion der Störungen unterhalb ca. 10 MHz zu erkennen. Eventuell bedingt durch die höheren Isolationsleistung. Allerdings leichter Anstieg der Störungen im Bereich ab 15 MHz bis ca. 100MHz. Interessant dabei ist, das der 7055-C beworben wird mit geringen Störungen im unteren Frequenzbereich bei der 5 V Spannungsversorgung. Beim Gleichtakt verhält es sich genau umgekehrt.
– 50Hz Leckströme bei „Max Noise“ Setup
- Pk-Pk: 13 µA (Referenz: 171 µA)
Auch hier zeigt der Intona 7055-D eine beachtlich bessere Leistung als der 7055-C und reduziert die 50Hz Leckströme beachtlich.
– Störungslevel bei „Min Noise“ Setup
- Pk-Pk: 192mV (Referenz: 44,4mV)
- RME: 14mV (Referenz: 2,3mV)
Auch der 7055-D erzeugt eine Erhöhung der Störungen in diesem Setup
Intona 7055-D mit externen 5V (Batterie)
Nun wurde der Intona 7055-C mit externen 5V eines Batteriepacks gespeist.
– Störungslevel bei „Max Noise“ Setup
- Pk-Pk: 1940mV (Referenz: 1860mV)
- RME: 110mV (Referenz 50mV)
Auch beim Intona 7055-D keinerlei gravierende Änderungen durch die Externe Spannungsquelle.
– Frequenzspektrum bei „Max Noise“ Setup
Auch in dem Frequenzspektrum keine gravierenden Unterschiede.
– 50Hz Leckströme bei „Max Noise“ Setup
- Pk-Pk: 13 µA (Referenz: 171 µA)
Identischer Wert wie ohne externe Stromversorgung
– Störungslevel bei „Min Noise“ Setup
- Pk-Pk: 210mV (Referenz: 44,4mV)
- RME: 17mV (Referenz: 2,3mV)
Auch hier einen leichte Erhöhung des Störungslevel mit externer 5V Batterie Versorgung gegenüber der Messung ohne externe 5V.
